水泥振动筛

水泥振动筛概述：

水泥振动筛主要用于筛出水泥、石灰及类似的粉状物料中的异物，以保证输送设备和包装设备的安全运转

水泥振动筛简称水泥筛，广泛用于筛除水泥，石灰及类似的粉状物料的异物，以保证输送设备和包装设备的安全运转。水泥直线振动筛采用振动电机作激振源，物料进行抛掷运动，达到筛分处理的目的，改掉了滚筒筛和连杆往复筛的堵筛，粘网，换网难的缺点。

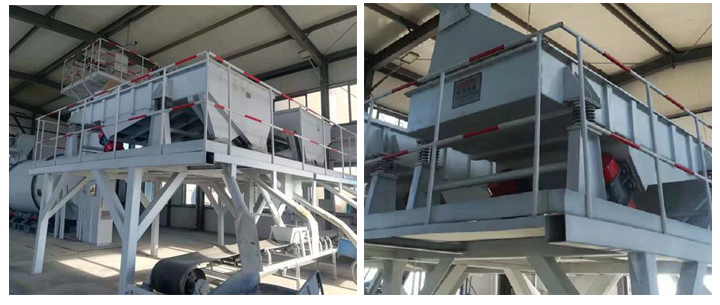

水泥振动筛应安装在包装仓上方，与包装仓上口的连接处应加减振橡胶垫，以起到防尘及释振的作用。振动电机下的压紧扁钢是为运输时防松散安装的，开机前务必先拆除。水泥筛及振动电机的紧固螺栓和底脚螺栓要牢固可靠，需用止逆螺母或弹簧垫圈等锁紧，以防止松动。

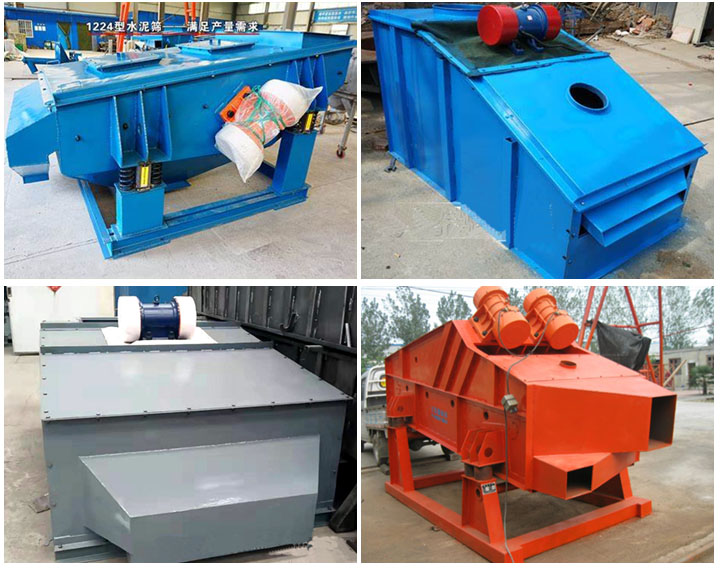

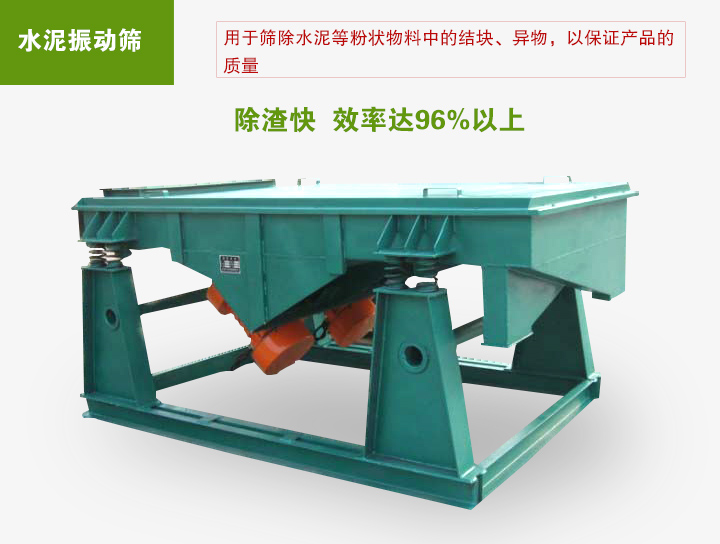

水泥振动筛图片

水泥振动筛作用：

水泥振动筛是（用于返回磨机重新磨碎）在水泥生产工艺中对水泥熟料的选出5mm以上的熟料颗粒的筛选、水泥生料与其他物料的筛选分级以及作为各种水泥包装机前的配套设备对筛选除去水泥等粉状物。

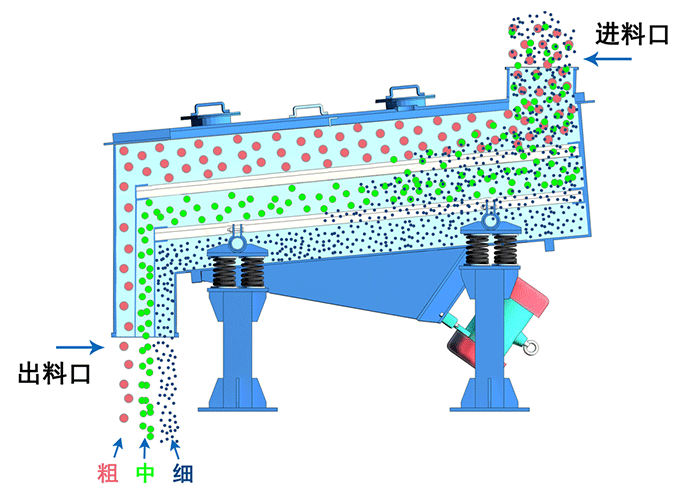

水泥振动筛工作原理：

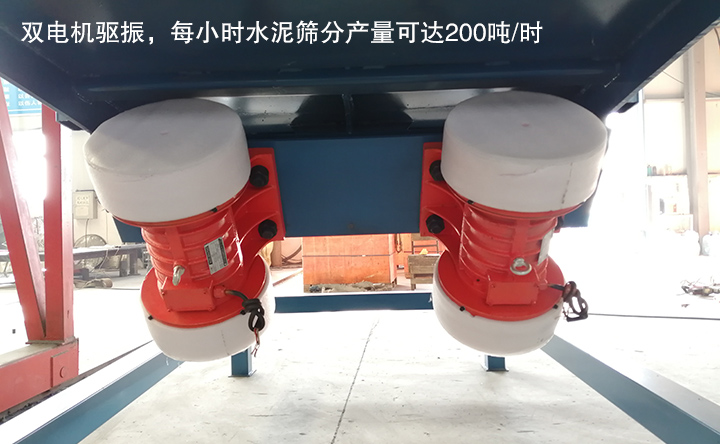

物料从水泥振动筛上部进料口落入筛网上，筛网框与振动电机固定在一起，所以筛网随着振动电机的振动作近似圆的轨迹运动。物料在筛网上被不断地抛起，并向前下方移动。物料中小于网孔尺寸的粉料及颗粒就穿过筛网落下。而大于网孔尺寸的杂物则从筛面流经排渣口排出，从而完成筛分工作。减振弹簧是为了减少该机对地面的振动力。护网是为了防止安装、维修时的工具或其它物件落入料仓中。

水泥振动筛型号

型号	筛面面积（m²）	筛面倾角(°)	网孔尺寸(mm)	给料粒度(mm)	处理量(t/h)	双振幅(mm)	功率(kw)	振次(t/min)
SZS615	0.9	0~10	1-20	＜50	＜30	6-8	0.55×2	960
SZS815	1.2	0~10	1-20	＜50	＜50	6-8	0.75×2	960
SZS1020	2.0	0~10	1-50	＜100	＜100	6-8	0.75×2	960
SZS1224	2.88	0~15	1-50	＜100	＜120	6-8	1.5×2	960
SZS1530	4.5	0~15	1-50	＜100	＜200	6-8	1.5×2	960

水泥振动筛工作特点：

1、产量大，既有为固定式水泥包装机配套用的振动筛（产量为30t/h-60t/h），又有为旋转式水泥包装机配套用的大型振动筛（产量为120t/h-200t/h）。

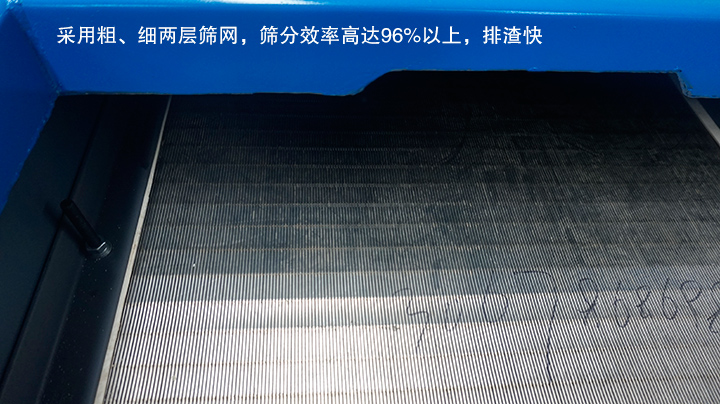

2、粗、细两层筛网，具有筛分效率高达96%以上，排渣快，清理筛面杂物及更换筛网十分方便。

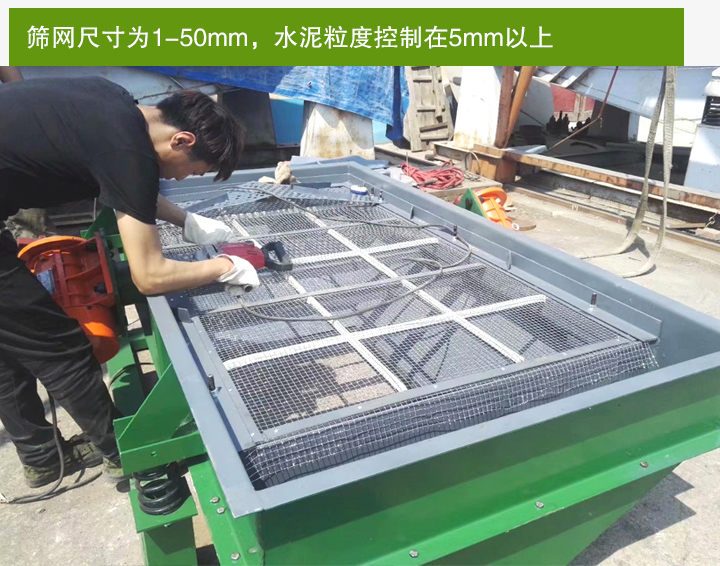

3、采用优质高锰钢编织网，经久耐磨且更换维修方便，筛网一般为4*4mm或者5*5mm；还可以根据客户要求订做。

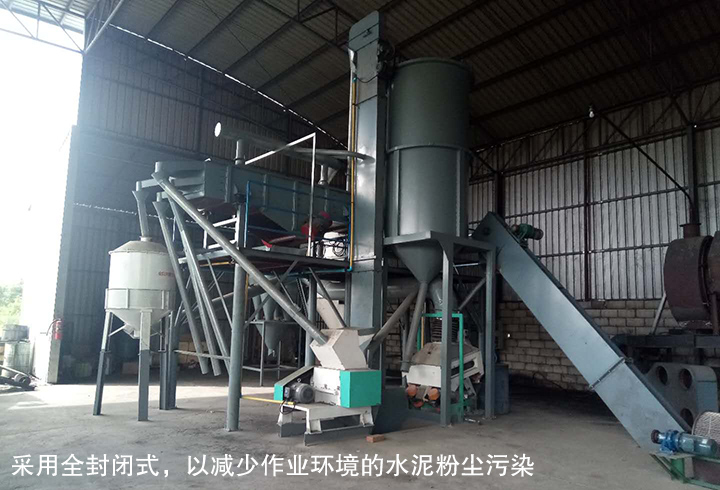

4、结构密封，可避免水泥在筛分过程中产生大量粉尘，减少环境污染。

5、安装方式灵活，既可座装，将振动筛直接安装在包装机中间仓上，又可吊装，将振动筛吊挂在包装机中间仓的上层楼板下。

水泥振动筛图纸

水泥振动筛筛安装在包装仓上方，与包装仓上口的连接处应加减振橡胶垫，以起到防尘及释振的作用。振动电机下的压紧扁钢是为运输时防松散安装的，开机前务必先拆除。水泥筛及振动电机的紧固螺栓和底脚螺栓要牢固可靠，需用止逆螺母或弹簧垫圈等锁紧，以防止松动。

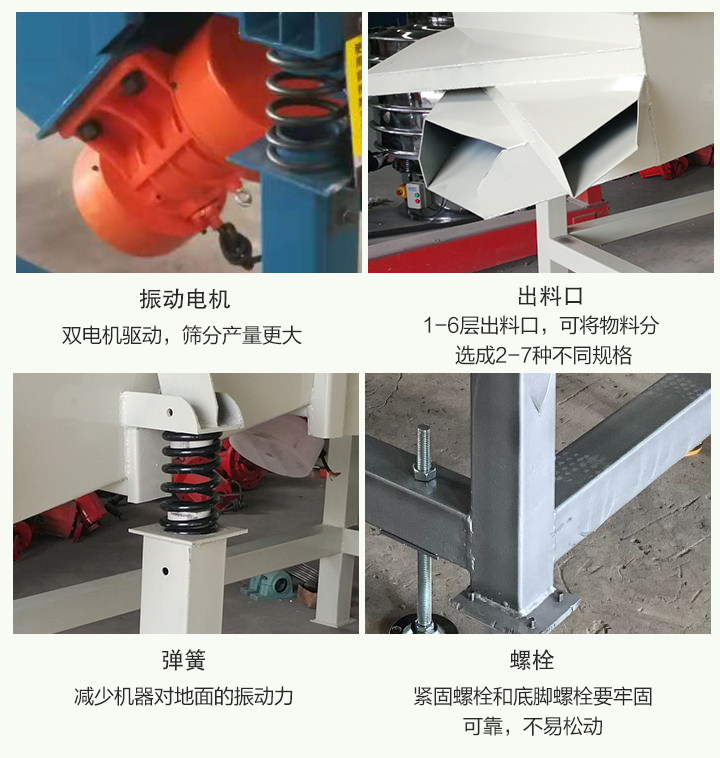

水泥振动筛结构说明：

水泥振动筛主要由机体、筛床、置于筛床上部的进料装置、振动电机、筛床、筛板上等部分组成。筛板设有孔，筛床为双层结构且为倾斜布置，包括下筛床通过弹性支撑件与机体连接，上筛床与下筛床固定连接，筛床由支撑件组成。

水泥振动筛使用条件：

1. 振动加速度不超过20G（g:9.8m/s重力加速度）。

2. 环境温度不超过40 ℃（若超过40C应降低功率使用）。

3. 海拔不超过1000米，若超过1000米但不超过4000米，则每超过100米，其温升限值应降低0.5℃。

4. 电源：三相380V，频率50Hz.

5. 工作方式：SI（连续）

6. 定子饶组温升（电阻法）不超过80K。

7. 轴承的容温（温度计法）应不超过95℃。

8. 主机工作电流不超过电机铭牌上的数据，否则降低激振力使用。

9. 使用环境应无导电粉尘，容易燃，易爆及腐蚀性气体。

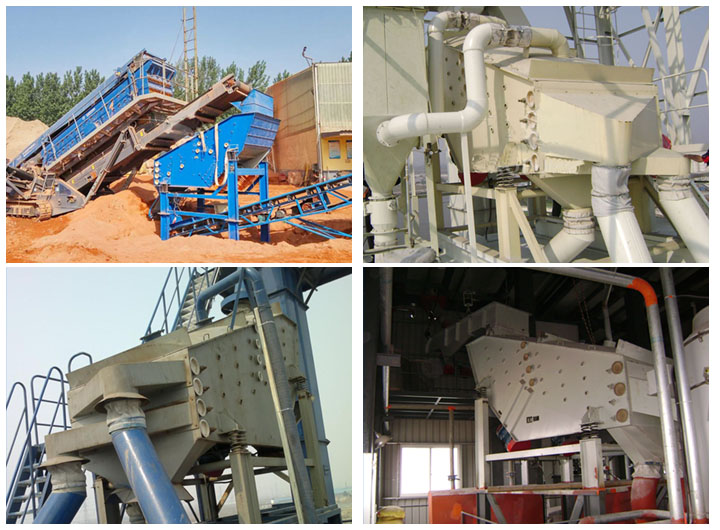

水泥振动筛客户案例
