当前位置:大汉振动筛 > 直线振动筛 > 直线振动筛直线振动筛

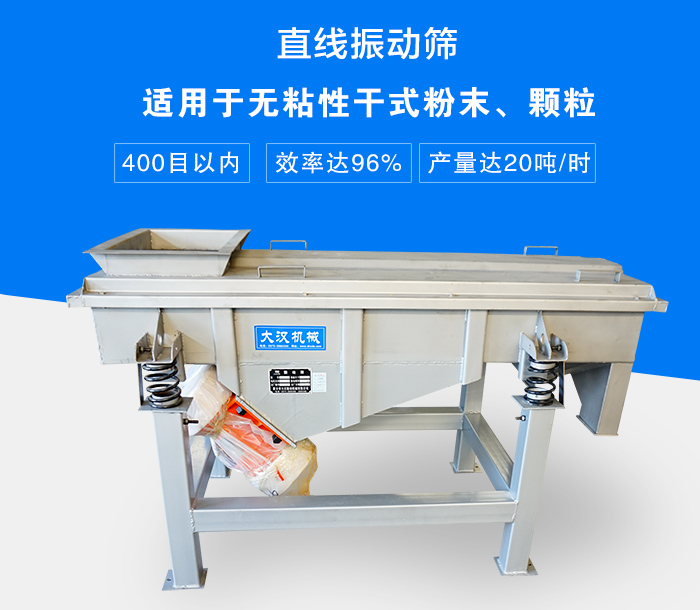

直线振动筛

时间:2016-12-20 点击:

    关键词:直线振动筛,直线振动筛分机



该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

  关于大汉牌直线振动筛:

  我厂生产的DZSF系列直线筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

直线振动筛型号

  直线振动筛工作原理:

  DZSF系列直线振动筛分机为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。

直线振动筛工作原理

  直线振动筛主要技术参数和外形尺寸:

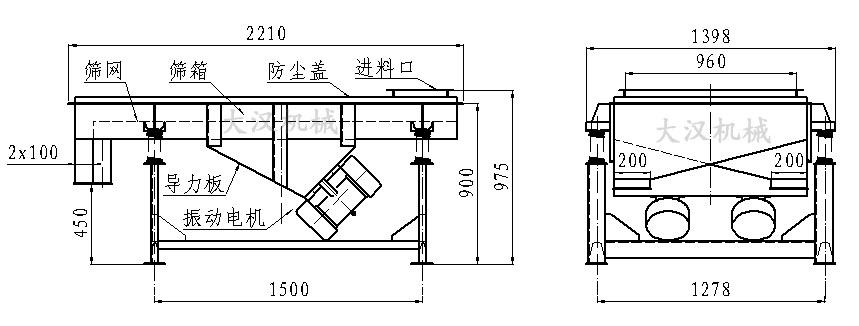

直线振动筛外形结构图

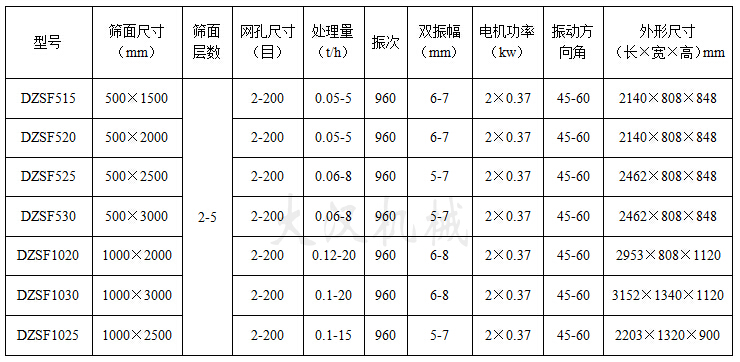

直线振动筛技术参数

  直线振动筛型号说明:

  D----------------------------------振动电机(振动源)

  Z----------------------------------直线(运转轨迹)

  SF----------------------------------筛分机

  1020----------------------------------筛面尺寸(1000mm宽x2000mm长)

  1-------------------------------------两层(两层筛网三个出料口)

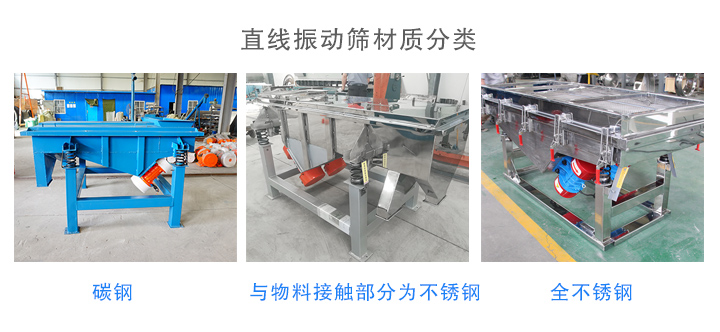

  S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】

直线振动筛分机结构图



  直线振动筛主要适用行业:

    该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

直线振动筛的应用范围

  直线振动筛结构说明:

  直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

  4、振动电机(使用与维修方法详见振动电机使用说明书)。

  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛细节

  直线振动筛安装调试与使用:

  该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。

  注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

  新筛机安装好以后,应按以下要求检查:

  1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。

  2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

  3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

  4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

  5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。

  6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。

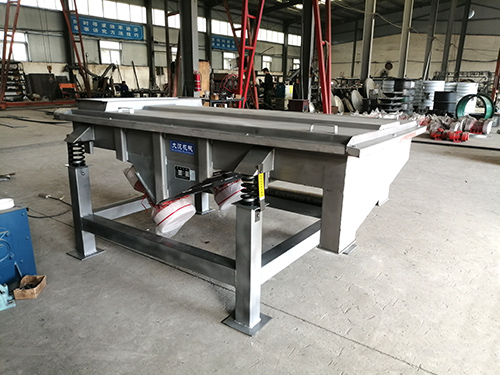

  直线振动筛厂家产品实物图:

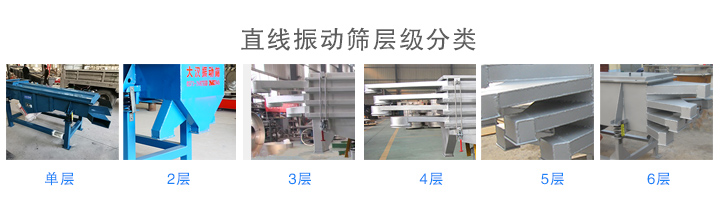

两层直线振动筛  多层直线振动筛

带角度直线振动筛  特殊定做直线振动筛

直线振动筛  特殊直线振动筛

直线振动筛出厂  直线振动筛发货

直线振动筛销售

  售后服务:

  1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

  2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

  服务承诺:

  为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
