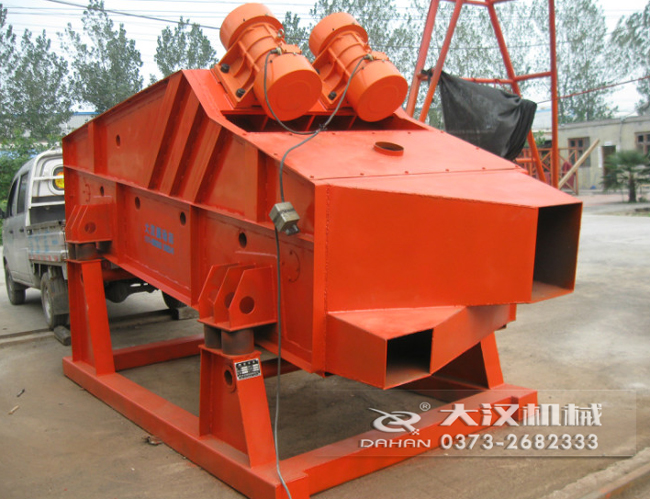

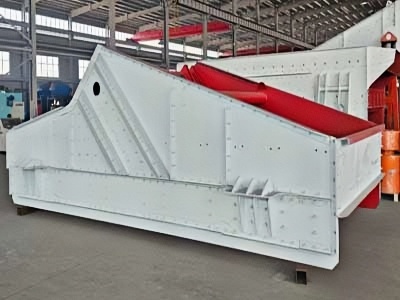

1235型矿用振动筛

ZSG系列1235型矿用振动筛是大汉机械自行研制的一种筛分设备，该机采用条缝筛板，硬度强、弹性好、抗压、抗振、不易堵塞、不并拢，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业。

ZSG-1235系列矿用振动筛的概述

ZSG系列矿用振动筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外技术及先进的自同步振动原理制作而成，具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点；高效重型振动筛适用于烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的筛分，以及脱水、脱介、选煤作业，ZSG系列矿用振动筛(重型振动筛)现已广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。

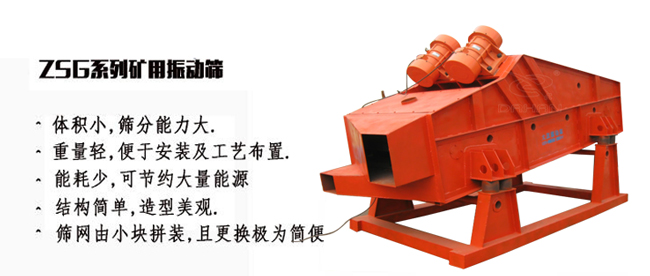

ZSG系列矿用重型振动筛主要特点

1.体积小,筛分能力大；

2.便于安装及工艺布置；

3.能耗少,可节约大量能源；

4.易损件量极少；

5.结构简单,造型美观；

6.筛网由小块条缝筛板组成,且更换极为简便。

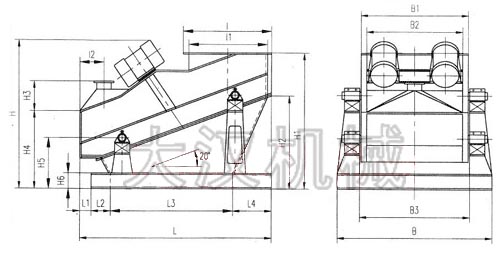

ZSG矿用重型振动筛外形示意图

ZSG系列矿用振动筛工作原理和结构

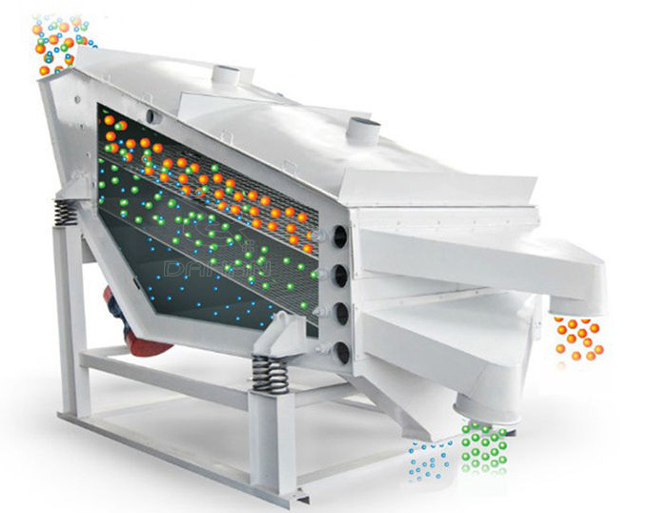

ZSG系列矿用重型振动筛(重型振动筛)筛箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的 振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式，减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG型矿用振动筛安装与调试

把底架的槽钢固定在基础上，使同侧前后支承座高差一致，同一端（入料端或排料端）两侧的支承座板在同一水平面内，误差均为2mm以内。橡胶弹簧在出厂前已进行静刚度测试，应选择刚度相同（或相近）的弹簧配置在同一台振动筛的不同支承位置。安装时把橡胶弹簧置于下支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使橡胶弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于橡胶弹簧上，此时各支承点橡胶弹簧的高度应一样，误差不得大于2mm。用户需要调整筛面倾角时，可松开卡箍的固定螺栓，转动上支承座，同时加高（或降低）后支承座，调整前后支承座的距离，使筛面倾角符合要求。筛机各部分联接必须牢固可靠，所有螺栓不得有松动，各零部件不得有异常声响，筛机上参振部分与周围固定物之间的小间隙为30-50mm。筛机出厂时，双振幅调为5～7mm，用户可调整振动电机的两偏心块间的夹角，调整激振力的大小，进而调整筛机振幅的大小。

ZSG型矿用振动筛常见问题问答

Q1：ZSG1235 振动筛一小时实际产量能达到多少？
A：该型号理论处理量45~460吨/小时，实际产能随物料湿度、粒度、给料情况变化；原煤焦炭常规工况260~380吨/时，大块矿石分级150~300吨/时，细料脱水45~120吨/时，可联系工程师根据您现场物料核算精准产量 免费咨询

Q2：筛网堵塞严重，这款条缝筛能解决吗？
A：可以明显改善堵筛问题，标配锥孔结构条缝筛板，不易卡料搭桥，搭配直线振动物料持续跳动，糊网堵料概率比普通编织筛降低70%以上；高黏湿物料可升级聚氨酯筛板+弹跳球清网装置，彻底减少堵料停机 定制防堵方案

Q3：设备支持定制层数、筛孔大小吗？
A：支持非标定制，筛面层数可选1~5层，筛孔3mm~50mm任意规格定做，同时筛面倾角、出料方向、电机安装方式均可按照生产线场地需求改动 提交需求定制

Q4：安装需要多大地基，能否挂装？
A：支持吊挂式与座式两种安装方式，吊挂安装无需大面积混凝土地基，适合空间狭小生产线；座式仅需硬化地面预埋钢板，无需深挖地基，设备周边预留30~50mm间隙即可，发货附带完整地基图纸 领取安装图纸

Q5：整机发货包含哪些配件？
A：标准发货含筛箱主体、2台原厂振动电机、全套橡胶弹簧、底架、标配条缝筛板、紧固螺栓、调节工具、说明书、安装图纸及合格证；电缆、基础钢材不含在内，可按需选配控制柜、备用筛板、防尘罩等 查看详细清单

Q6：外地购买包安装调试吗？
A：全国可安排技术人员上门免费安装调试、振幅校准与操作人员培训；售后2小时电话远程指导，河南省内24小时上门，省外48小时到场；也可发送图文视频教程远程指导自行安装 确认上门服务

Q7：筛网多久更换一次，配件好采购吗？
A：高锰钢条缝筛板常规使用3~6个月更换，加厚聚氨酯筛板使用寿命可达8~12个月；筛板为小块拼装，单块损坏单独更换，拆装便捷。原厂电机、筛板、弹簧等易损件长期现货，快递直发全国，设备终身供应配件，质保期内非人为损坏配件免费补发 获取配件报价
