一、关于“旋振筛”介绍：

旋振筛筛分粉末、颗粒、浆液物料视频

旋振筛介绍

旋振筛是一种高精度细粉筛分机械，其效率高、换网方便、网孔不堵塞等特点深受广大筛分用户的欢迎。无论物料是干是湿，是精细是粗糙，是比重大是比重轻，0-400目都可以筛选,不管是液态的，还是浆状的0-600目都可以过滤。"大汉"旋振筛系列产品同时配备专门的筛网清理装置，把堵网率降到低，过网率和处理精度得以有效提高。"大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择。

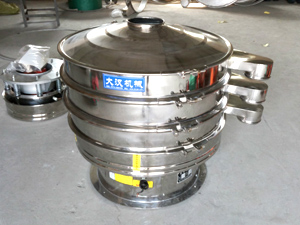

旋振筛图片

旋振筛厂家-大汉机械旋振筛型号齐全，旋振筛型号有直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm，也可以为您特殊订做。

旋振筛分类

二、旋振筛使用的行业:

旋振筛应用行业

工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳等。

三、"大汉"旋振筛的特点：

旋振筛筛分精度高，网孔不易堵塞，可多层筛选

1、适应物料范围广，可以筛分细至500目或0.028mm粉末、颗粒，液体物料过滤可至5微米；

2、设置有弹跳球清网装置，通过不断撞击筛网达到清网的目的，无堵网现象，针对粘性、静电物料，可按照超声波清网装置。

3、全封闭结构，无粉尘溢散，改善工作环境；

4、可筛1至4层筛网，能同时进行2至5个等级的分选或过滤；

5、杂质、粗料自动排出，可连续作业；

6、出料口可360°旋转，操作方便。

四、“大汉”旋振筛的细节展示：

旋振筛细节

五、旋振筛的工作原理：

旋振是啊由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

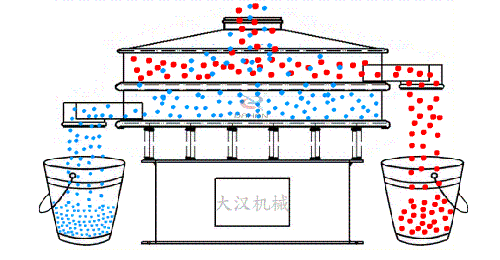

旋振筛工作原理图

六、“大汉”旋振筛一般结构图与尺寸表:

旋振筛结构

型号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

七、“大汉”旋振筛代号示意图

旋振筛代号示意图

八、“大汉”旋振筛的安装与调试：

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。本机只需三相开关一只(备注:好使用电气控制盘)，用蛇皮管穿线，将电机接至电源即可，注意电气控制盘应悬挂安装于墙上。 ⑵设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。

⑶开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。

⑸调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
